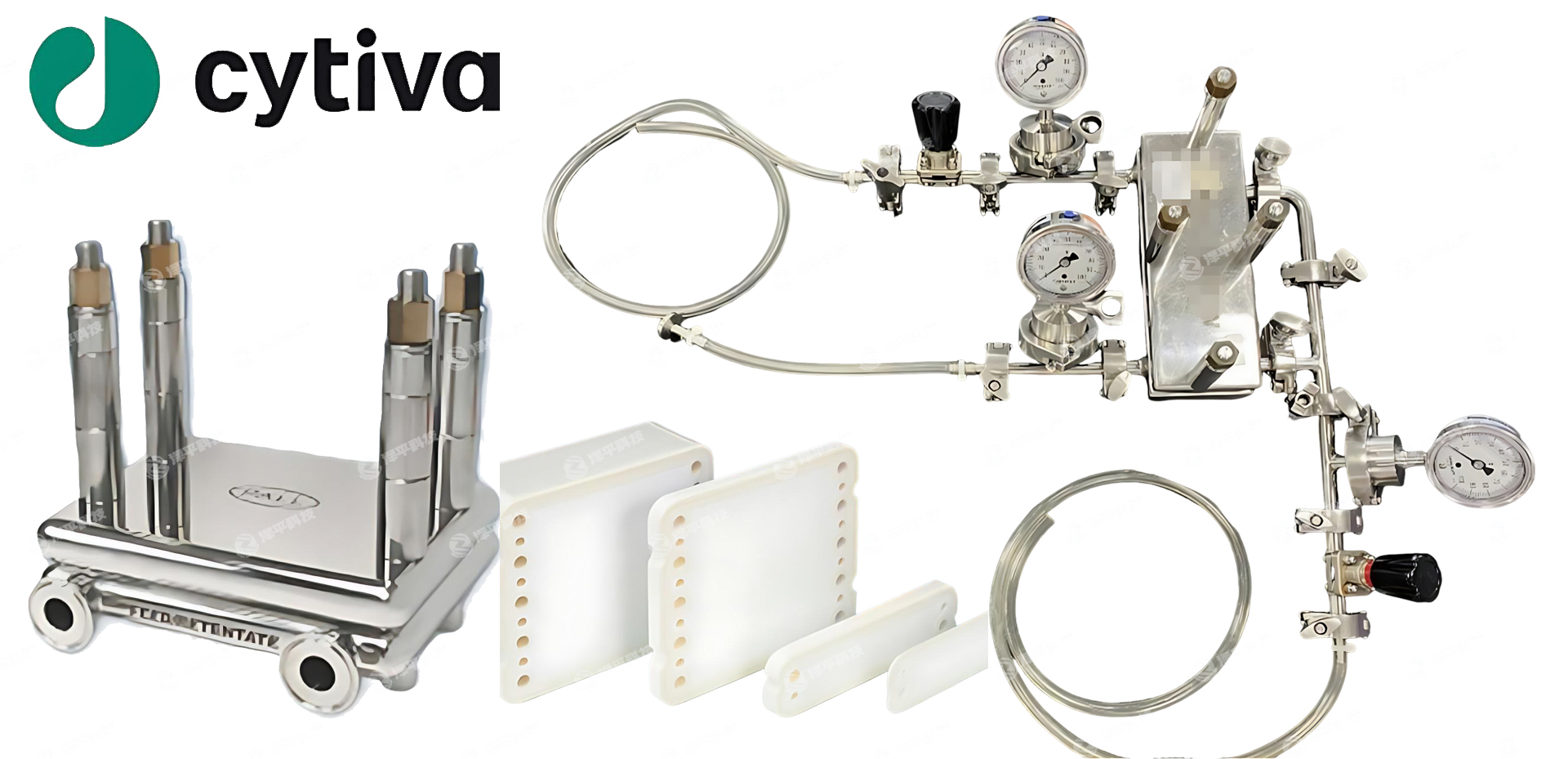

Cytiva Centramate/Centrasette/Centrastak 全自动切向流超滤系统&切向流微滤系统
——原Pall全自动切向流超滤系统，实验室和生物制药分离、浓缩、纯化用超滤膜包、夹具


北京泽平代理进口思拓凡Cytiva（原GE Healthcare，GE公司）旗下原Pall Centramate、Centrasette、Centrastak 全自动切向流超滤系统、切向流微滤系统，供应超滤膜包、微滤膜包、夹具，依托TFF切向流过滤技术，用于蛋白、抗体、病毒、外泌体的分离、浓缩、纯化，处理体积25mL~10,000L，满足从实验室研发到生物制药工艺小试、中试、规模化生产需求，支持个性化定制，提供一站式生物制药分离纯化解决方案。



Cytiva切向流系统采用相同的流体路径长度，可线性放大，方便地扩展到更大的工艺系统。Cytiva同时提供T系列聚醚砜膜（PES膜）和再生纤维素膜（RC膜）、截留分子量（MWCO）为1KD~300KD的超滤膜包，进行浓缩、洗滤、脱盐、分离纯化，以及孔径为0.1μm、0.2μm、0.45μm、0.65μm的聚醚砜PES膜的微滤膜包，用于细胞培养液、发酵液的收获、澄清、浓缩等。




一、Cytiva Centramate 切向流超滤系统&切向流微滤系统——25mL~100L，实验室研发、小试

Cytiva（Pall）Centramate 切向流超滤系统、切向流微滤系统，由Centramate切向流膜包夹具、0.01m²~0.5m²膜面积的超滤膜包或微滤膜包组成，用于处理25mL~100L样品的实验室研发、小试流程。

1、Cytiva（Pall）Centramate LV 切向流超滤系统/切向流微滤系统，采用316不锈钢夹具，母鲁尔接头，表面抛光，接触料液面Ra<0.375μm，不接触料液面Ra<0.8μm，最大夹持膜包面积0.04m²，最大运行温度50℃，最大运行压力5bar。

2、Cytiva（Pall）Centramate PE 切向流超滤系统/切向流微滤系统，夹具采用聚乙烯流路板和1/4英寸NPT螺纹接口，夹具外层以304不锈钢板作为支撑，用于料液不能接触金属的工艺。最大夹持膜包面积0.4m²（4块0.1m²普通筛网膜包或3块0.1m²悬浮筛网膜包），最大运行温度80℃，最大运行压力6bar，提供用于紧固螺杆的1英寸和2英寸垫片，方便不同数量膜包的安装。

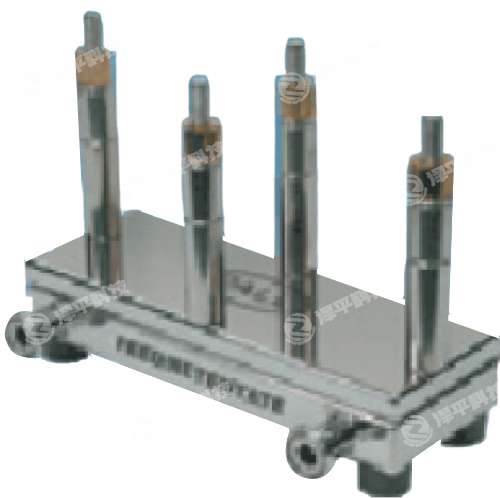

3、Cytiva（Pall）Centramate SS 切向流超滤系统/切向流微滤系统，采用316不锈钢夹具，1/2英寸卫生法兰接口（进料端和透过端），表面抛光，接触料液面Ra<0.375μm，不接触料液面Ra<0.8μm，最大夹持膜包面积0.5m²（5块0.1m²普通筛网膜包或4块0.1m²悬浮筛网膜包），最大运行温度80℃，最大运行压力6bar。Centramate SS 可提供用于紧固螺杆的1英寸和2英寸垫片，方便不同数量膜包的安装。


产品名称	Centramate LV 切向流超滤系统	Centramate PE 切向流超滤系统	Centramate SS 切向流超滤系统
过滤膜面积	0.01m²~0.04m²（0.1ft²~0.4ft²）	0.1m²~0.4m²（1ft²~4ft²）	0.1m²~0.5m²（1ft²~5ft²）
初始工作体积	25mL~4000mL	0.5L~80L	0.5L~100L
最小工作体积	15mL	150mL	150mL
尺寸（长×宽×高）	23cm×12cm×6.6cm	24cm×9.5cm×17cm	23cm×13.5cm×16cm
重量	4.0kg	8.6kg	6.4kg
最大运行温度	50℃	80℃	80℃
最大运行压力	5bar（75psi）	6bar（90psi）	6bar（90psi）
货号	CM018LV	FS002K10	FS001K10
备注	单夹具	单夹具	单夹具









二、Cytiva Centrasette 切向流超滤系统&切向流微滤系统——2.5L~2000L，中试放大

Cytiva（Pall）Centrasette 切向流超滤系统、切向流微滤系统，由Centrasette切向流膜包夹具、0.5m²~10m²膜面积的超滤膜包或微滤膜包组成，用于处理2.5L~2000L样品的中试验证。

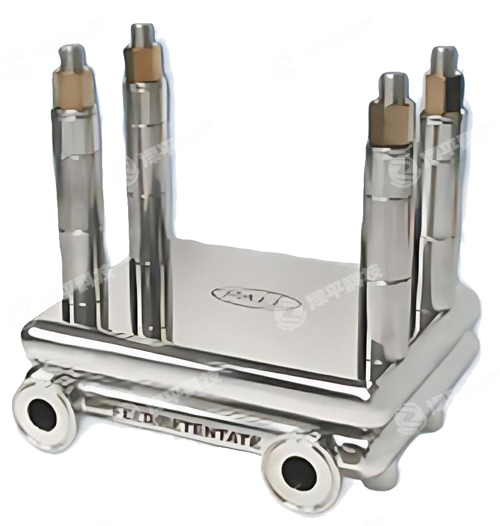

1、Cytiva（Pall）Centrasette LV 切向流超滤系统/切向流微滤系统，采用高度抛光316不锈钢夹具，接触料液面Ra<0.375μm，不接触料液面Ra<0.8μm，3/4英寸卫生法兰进出口，死体积为Cytiva Centrasette 系列中最小，最大夹持膜包面积2.5m²，最大运行温度80℃，最大运行压力6bar。

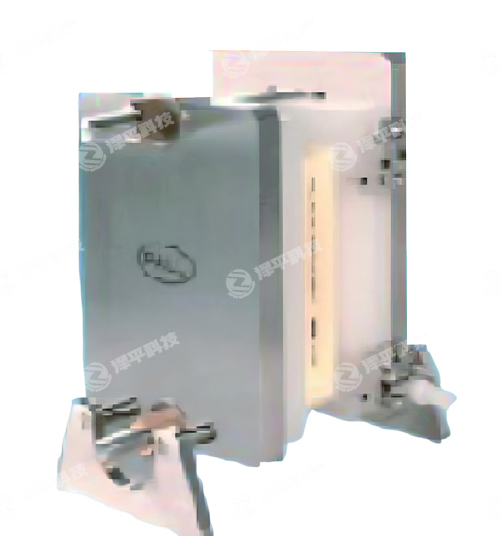

2、Cytiva（Pall）Centrasette P 切向流超滤系统/切向流微滤系统，夹具采用聚丙烯中心流路板和端板，用于料液不能接触金属的工艺，如对金属敏感的酶、寡核苷酸工艺。聚丙烯中心流路板和端板固定在不锈钢板之间，结构更稳固。最大可夹持膜包面积2.5m²，最大运行温度50℃，最大运行压力5bar。

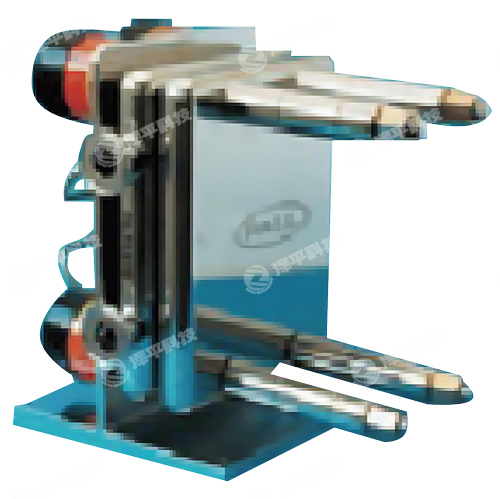

3、Cytiva（Pall）Centrasette 5 切向流超滤系统/切向流微滤系统，采用高度抛光316不锈钢夹具，接触料液面Ra<0.375μm，不接触料液面Ra<0.8μm，1英寸卫生法兰进出口，最大可以夹持膜包面积5m²（54ft²），最大运行温度80℃，最大运行压力6bar。进料和回流管道采用锥形圆孔设计，使通过膜包的切向流速和压力降一致。两个透过端口，一个靠近加料口，另一个靠近回流口，有效减少膜透过侧的背压。（透过端的压力会明显降低跨膜压力，从而降低滤速）。提供手动系统（MT）、自动液压系统（AT）。

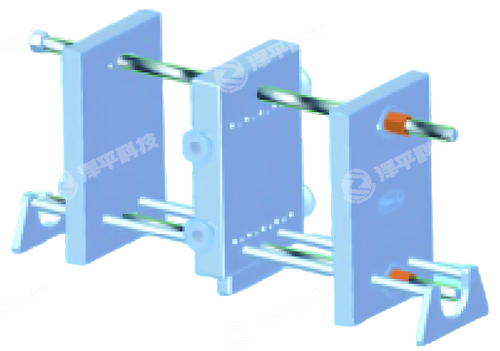

4、Cytiva（Pall）Centrasette 10 切向流超滤系统/切向流微滤系统，采用与Centrasette 5 非常相似的表面抛光度、接口及进出口等设计，最大可夹持膜包面积10m²（108ft²）。提供手动系统（MT）、自动液压系统（AT）。


产品名称	Centrasette LV 切向流超滤系统	Centrasette P 切向流超滤系统	Centrasette 5 切向流超滤系统	Centrasette 10 切向流超滤系统
过滤膜面积	0.5m²~2.5m²（5ft²~27ft²）	0.5m²~2.5m²（5ft²~27ft²）	0.5m²~5.0m²（5ft²~54ft²）	1.0m²~10.0m²（10ft²~108ft²）
初始工作体积	2.5L~500L	2.5L~500L	2.5L~1000L	25L~2000L
最小工作体积	400mL	400mL	1000mL	2000mL
尺寸（长×宽×高）	26cm×25cm×21cm	30cm×20cm×34cm	26cm×25cm×27cm	75cm×25cm×34cm
重量	28kg	25kg	30kg	63kg
最大运行温度	80℃	50℃	80℃	80℃
最大运行压力	6bar（87psi）	5bar（75psi）	6bar（87psi）	6bar（87psi）
货号	FS044K05	FS039K05	FS001K05/FS020K05	FS028K05/FS025K05
备注	单夹具	单夹具	手动单夹具/自动单夹具	手动单夹具/自动单夹具








三、Cytiva Centrastak 切向流超滤系统——大于10,000L，扩大生产

Cytiva（Pall）Centrastak 切流向超滤系统，专为规模超过10,000L的放大生产优化设计，其结构紧凑，占地面积小，夹具管路中心设计，保证液体流路均匀分配，实现更小死体积。其使用的Centrasette膜包安装在中心管路两侧，每侧可安装10m²（108ft²）或20m²（216ft²）。液体经底部流入，从顶部流出，有利于系统中空气的排出。所有Centrastak超滤系统型号均可提供手动、自动液压系统。夹具接触料液表面采用电抛光，316L不锈钢材，支持I/Q验证。


产品名称	Centrastak 100	Centrastak 200	Centrastak 300	Centrastak400
最大过滤膜面积（普通筛网膜包）	20m²（216ft²）	40m²（430ft²）	60m²（645ft²）	80m²（860ft²）
最大过滤膜面积（悬浮筛网膜包）	15m²（161ft²）	30m²（323ft²）	45m²（484ft²）	60m²（645ft²）
尺寸（长×宽×高）	39cm×91cm×59cm	39cm×91cm×59cm	39cm×91cm×107cm	39cm×91cm×120cm
重量	155kg	255kg	314kg	409kg
最高运行温度	80℃	80℃	80℃	80℃
最大运行压力	6bar（90psi）	6bar（90psi）	6bar（90psi）	6bar（90psi）
货号	FS050K05MT/FS050K05	FS033K05/FS034K05	FS035K05/FS036K05	FS037K05/FS038K05
备注	手动单夹具/自动单夹具	手动单夹具/自动单夹具	手动单夹具/自动单夹具	手动单夹具/自动单夹具




北京泽平代理的Cytiva切向流超滤夹具（篇幅有限，更多产品欢迎咨询）








四、Cytiva Centramate/Centrasette 切向流超滤膜包&切向流微滤膜包

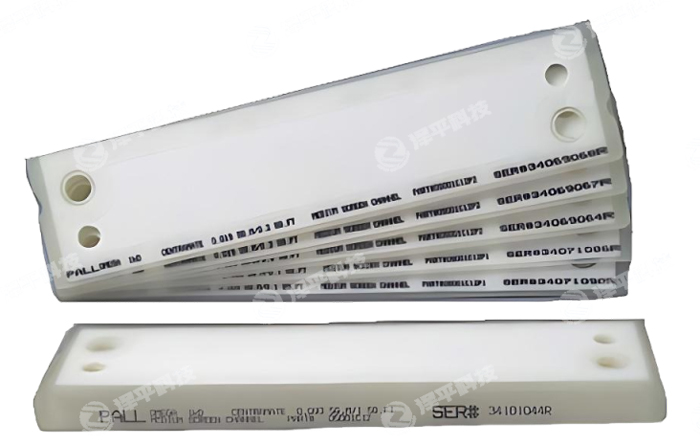

1、Cytiva Centramate/Centrasette 切向流超滤膜包



①Cytiva T系列Omega聚醚砜PES超滤膜包

Cytiva T系列Omega聚醚砜超滤膜包（PES超滤膜包），提供1KD、3KD、5KD、10KD、30KD、50KD、70KD、100KD、300KD等不同截留分子量MWCO。其超滤膜采用不对称膜层结构，上层为过滤皮层，下层为多孔支撑层，在提高孔隙率和透过效率的同时，加强了超滤膜强度，并易于清洗。

Cytiva聚醚砜超滤膜包根据面积不同，区分为Centramate、Centrasette两类，前者用于研发、工艺开发规模，后者用于中试规模、放大生产。同一类型的膜包，具有相同的长度和宽度，仅厚度不同，可使用相同的夹具。

·高通量、高选择性、低蛋白吸附；
·特殊不对称膜层结构，具备高安全性、高稳定性、高重复性，易清洗；
·生物安全性测试、溶出物、TOC等指标，符合或高于现行生物制药和法规标准；
·从实验室规模到生产规模用膜包，均采用相同流道长度和设计，放大线性好。




②Cytiva T系列Delta再生纤维素RC超滤膜包

Cytiva T系列Delta再生纤维素膜包（RC超滤膜包），具备非常低的蛋白吸附、低污堵特性，滤速稳定，回收率高，可提供10KD、30KD截留分子量。Cytiva再生纤维素膜包（RC膜包）除膜材，其它材料和面积参数与Cytiva聚醚砜膜包（PES膜包）一致，面积为0.93cm²~2.5m²，具有Centramate、Centrasette两类，在操作参数上略有区别。





2、Cytiva Centramate/Centrasette 切向流微滤膜包

Cytiva（Pall）Supor 聚醚砜PES微滤膜包，采用聚醚砜（PES）改性膜，孔道为均一的深层结构，亲水性强，结构强度高，截留孔径为0.1μm~0.65μm，主要用于细胞培养液、发酵液的收获、澄清、浓缩，特别是细菌、哺乳动物细胞、昆虫细胞的收获，以及酵母、细菌裂解液的澄清。Cytiva微滤膜包面积和分类与Cytiva超滤膜包一致，也分为Centramate、Centrasette两类，使用相同的夹具。
