Cytiva Pall Minimate TFF小型切向流超滤系统、超滤膜包
——实验室切向流膜过滤系统，蛋白/核酸/病毒/外泌体浓缩纯化，10mL~1L样本浓缩至5mL
北京泽平代理的美国进口思拓凡Cytiva（原GE Healthcare Life Sciences，GE公司）旗下原颇尔Pall全自动实验室小型切向流超滤系统，采用TFF切向流超滤技术（即错流超滤、侧向流超滤），大量用于核酸（PCR产物、质粒、双链和单链DNA、RNA）、蛋白、抗体、慢病毒、腺病毒、腺相关病毒AAV、外泌体、噬菌体、纳米粒（纳米颗粒）等样本的浓缩、分离纯化、脱盐，以及细胞培养上清液、发酵液、多糖、多肽的纯化处理等。Cytiva（Pall）Minimate TFF切向流超滤设备包括超滤膜包、蠕动泵、压力表、管路等组件。Cytiva提供实验室小试、中试、GMP级别生物制药工业生产规模的全套超滤解决方案。
Cytiva（Pall）Minimate TFF切向流超滤系统，采用低蛋白吸附、低核酸吸附的Omega膜（改性聚醚砜膜，属PES聚醚砜膜）的超滤膜包，提供1KD~1000KD截留分子量MWCO，结合优化的流道设计，可将1L及以上样品浓缩至5mL，且系统内残留体积低至1.6mL，具有高回收率、高性价比、可线性放大的特点，大量用于实验室生物样本的浓缩、脱盐、置换缓冲液buffer、大分子和小分子分离等。
Cytiva（Pall）Minimate EVO实验室小试规模切向流超滤系统和膜包——10mL~1L样品

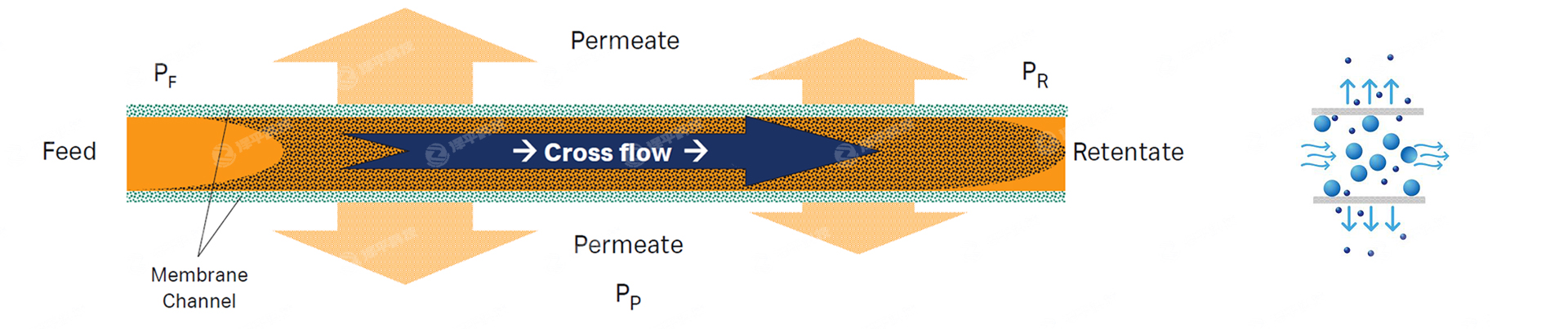

Cytiva（Pall）Minimate 超滤系统作为可连续超滤的全自动实验室小型切向流膜过滤系统，采用TFF切向流超滤原理，运行时料液方向与超滤膜方向平行，比超滤膜孔径小的料液垂直于滤膜透出，而大部分的颗粒物质和聚集体被循环流带走，不易造成堵塞，广泛用于样品浓缩、缓冲液换液、脱盐等。

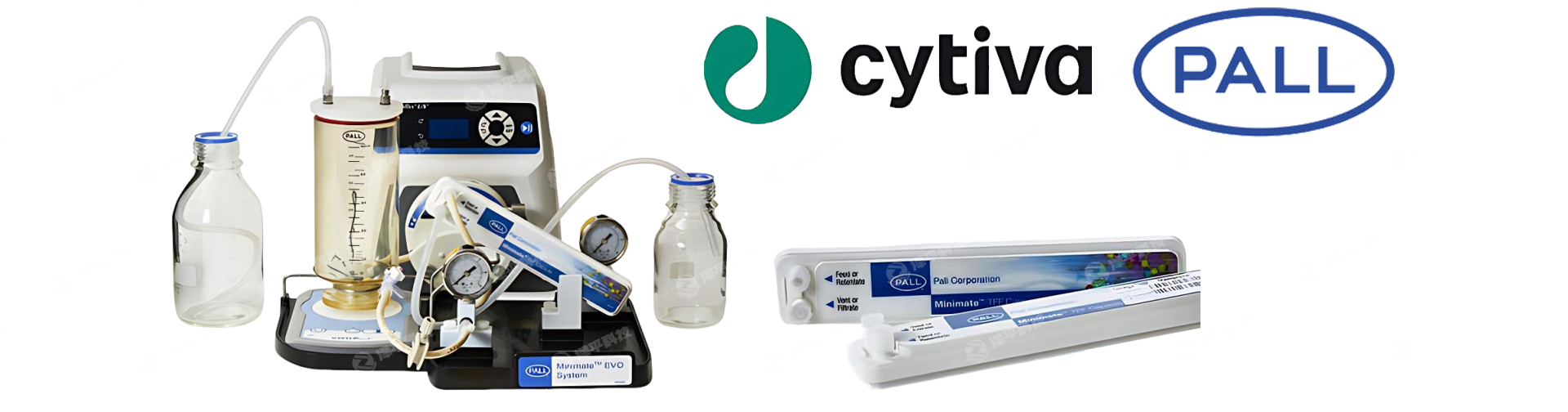

Cytiva（Pall）Minimate TFF 超滤系统由组装在一个底盘上的蠕动泵、压力表、500mL储液槽、管道等硬件、以及制药级可重复使用的Minimate盒式超滤膜包构成，适用于10mL~1L样品的处理，可将1L及以上样品高效浓缩至5mL。Minimate切向流超滤系统采用低蛋白吸附、低核酸吸附的Omega膜（改性聚醚砜PES膜），优化的管路设计，可重复使用的膜包降低单次使用成本（使用次数可达几十次），实现高回收率、高性价比。使用时可同时并联4个Minimate 50cm2 膜包以扩大过滤膜面积。Minimate膜包出厂均经过完整性测试，且膜包材质和结构设计与Cytiva更大规模的切向流系统一致，非常便于工艺放大。
Cytiva（Pall）Minimate 切向流超滤系统组件丰富，蠕动泵、压力表等配件可灵活选配，以实现连续流、样品混匀、压力检测等多种功能。如实验室已有蠕动泵，可只选择压力表等必备配件，快速搭建超滤系统。Cytiva（Pall）Minimate 超滤系统与其他品牌实验室超滤系统兼容，支持50cm2膜包互换使用。
| |
Minimate超滤系统 |
其他品牌超滤系统 |
| Minimate膜包 |
√ |
√ |
| 其他品牌膜包 |
√ |
√ |
Cytiva（Pall）Minimate 切向流超滤系统优势
·高回收率，提供>90%典型回收率；
·改性PES膜，低蛋白吸附、低核酸吸附；
·1KD~1000KD截留分子量齐全，11种超滤膜包选择丰富；
·浓缩终体积低至5mL，系统内残留体积低至1.6mL；
·高性价比，超滤膜包支持反复多次使用，相比超滤管，单次使用成本更低；
·成套系统，使用方便，配置灵活，自由选配和更换，兼容其他品牌50cm2超滤膜包。
| Cytiva（Pall）Minimate 切向流超滤系统参数 |
| 组成 |
蠕动泵，泵压头，压力计，阀，储液槽 |
| 尺寸 |
30.7cm(宽)*48.2cm(长)*20.8cm(高) |
| 重量 |
6.0公斤(13.3磅) |
| 最大入口压力 |
4.1bar（410kPa, 60psi） |
| 工作温度范围 |
0℃~50℃ |
| 循环流速 |
10~240mL/min |
| 最小系统工作体积 |
<5mL |
| 可安装膜包数 |
4个Minimate膜包 |
| 储液罐 |
500mL |
| Cytiva（Pall）Minimate膜包参数 |
| 滤材 |
Omega膜（改性PES聚醚砜） |
| 壳体 |
滤壳：聚丙烯，玻璃纤维加固；连接件：聚丙烯；膜板/滤液通道：聚乙烯；内密封圈：乙丙橡胶 |
| 有效过滤面积 |
50cm2（0.05ft2） |
| 外部尺寸（标称值） |
20cm*3.8cm*1.8cm |
| 建议流速 |
30~80mL/min（0.6~1.6L/min/ft2） |
| 产物残留体积（进料/回流） |
约1.6mL |
| 工作温度范围 |
5℃~50℃ |
| 最大工作压力 |
4bar（400kPa, 60psi） |
| pH值范围 |
1~14 |
| 空气完整性测试值 |
≤7mL/min，0.7bar（70kPa, 10psi） |
Cytiva（Pall）切向流超滤系统MWCO截留分子量对照表
| 截留分子量MWCO |
滤膜标称孔径 |
目的蛋白分子量 |
目的核酸碱基对(双链) |
目的核酸碱基(单链) |
目的病毒/外泌体/微粒直径 |
| 1KD |
|
3kDa~6kDa |
5~16bp |
9~32nt |
|
| 3KD |
|
9kDa~18kDa |
16~32bp |
32~65nt |
|
| 5KD |
|
15kDa~30kDa |
25~50bp |
50~95nt |
|
| 10KD |
|
30kDa~60kDa |
50~145bp |
95~285nt |
|
| 30KD |
|
90kDa~180kDa |
145~285bp |
285~570nt |
|
| 50KD |
5nm |
150kDa~300kDa |
240~475bp |
475~950nt |
15~30nm |
| 100KD |
10nm |
300kDa~600kDa |
475~1450bp |
950~2900nt |
30~90nm |
| 300KD |
35nm |
900kDa~1800kDa |
1450~2900bp |
2900~5700nt |
90~200nm |
| 500KD |
55nm |
1500kDa~3000kDa |
2900~4800bp |
5700~9500nt |
160~300nm |
| 1000KD |
100nm |
>3000kDa |
4800~9500bp |
>9500nt |
300~600nm |
注意：
1、超滤膜截留分子量MWCO建议为目的蛋白分子量的1/6~1/3，如需提高流速，选择1/3，如需提高回收率，选择1/6。例如欲分离30kDa蛋白，选5KD可减少蛋白损失，选10KD可缩短超滤时间。
2、标称截留分子量MWCO指能截留90%该尺寸球型蛋白。
3、标称孔径为电子显微镜下测量结果，其中50KD对应孔径为预估值。
北京泽平代理的Cytiva（Pall）Minimate 切向流超滤系统和超滤膜包产品
| 货号 |
中文名称 |
规格 |
| OAPMPUNV |
Minimate切向流超滤系统 |
1个/包 |
| OA001C12 |
Minimate切向流超滤膜包，1KD，0.005m2，Omega膜 |
1个/包 |
| OA003C12 |
Minimate切向流超滤膜包，3KD，0.005m2，Omega膜 |
1个/包 |
| OA005C12 |
Minimate切向流超滤膜包，5KD，0.005m2，Omega膜 |
1个/包 |
| OA010C12 |
Minimate切向流超滤膜包，10KD，0.005m2，Omega膜 |
1个/包 |
| OA030C12 |
Minimate切向流超滤膜包，30KD，0.005m2，Omega膜 |
1个/包 |
| OA050C12 |
Minimate切向流超滤膜包，50KD，0.005m2，Omega膜 |
1个/包 |
| OA070C12 |
Minimate切向流超滤膜包，70KD，0.005m2，Omega膜 |
1个/包 |
| OA100C12 |
Minimate切向流超滤膜包，100KD，0.005m2，Omega膜 |
1个/包 |
| OA300C12 |
Minimate切向流超滤膜包，300KD，0.005m2，Omega膜 |
1个/包 |
| OA500C12 |
Minimate切向流超滤膜包，500KD，0.005m2，Omega膜 |
1个/包 |
| OA990C12 |
Minimate切向流超滤膜包，1000KD，0.005m2，Omega膜 |
1个/包 |
FAQ
1、超滤膜包能使用多少次?
Cytiva（Pall）Minimate 超滤膜包非一次性产品，使用寿命与料液类型、清洗、维护有关。在浓缩、换液前，建议对料液进行过滤前处理，提高膜包寿命。
2、超滤膜包是无菌的吗?
Cytiva（Pall）Minimate 超滤膜包非无菌，可使用消毒剂进行消毒，一般采用的消毒方法为：在适当切向流速及TMP下，先进行2~3个死体积冲洗，再进行30~60min的循环动态消毒。NaOH是常用的清洗剂，具有水解蛋白、皂化脂肪的功能，而且可以通过pH值验证NaOH是否清洗干净，使用非常方便。
3、超滤膜包如何保存?
Cytiva（Pall）Minimate膜包1天内可保存在水或缓冲液中，6个月内保存在0.05M~0.1M NaOH 溶液中，6个月以上保存在15%甘油、0.05%叠氮钠中，每6个月更换─次保存液。
4、Cytiva（Pall）截留分子量与其他品牌有差异?
不同品牌膜材的截留分子量选取原则不同，Cytiva（Pall）Minimate 超滤膜包遵循MWCO为1/3~1/6原则，建议在选择前咨询技术支持。
Cytiva（Pall）Minimate 切向流超滤系统和超滤膜包的化学兼容性
通过大量实验室缓冲液和溶剂使用经验，Cytiva（Pall）Minimate 超滤系统和膜包在广泛pH值范围内的兼容性已得到评估。测量时膜片在接触所示化学物质2小时后，如果膜完整性未改变，则认为此化学物质兼容。本表仅作为参考，不保证精确性，建议根据实验的实际温度、压力、浓度、纯度情况进行测试。注：R=具有抗耐性，N=没有抗耐性
| 化学兼容性 |
Minimate系统装置部分 |
Omega膜 |
| Alconox清洁剂（1%） |
R |
R |
| N-甲基吡咯烷酮（1%） |
|
R |
| Terg-a-zyme酶清洗溶液（1%） |
R |
R |
| 胺 |
|
N |
| 苯酚（0.5%） |
R |
R |
| 丙三醇（50%） |
R |
R |
| 丙酮（<30%） |
|
R |
| 丙酮（10%） |
R |
|
| 草酸（1%） |
R |
R |
| 沉淀二氧化硅Ultrasil11（1%） |
|
R |
| 沉淀二氧化硅Ultrasil11（2%） |
R |
|
| 次氯酸钠（0.005%） |
|
R |
| 次氯酸钠（0.02%） |
|
R |
| 次氯酸钠（0.05%） |
R |
|
| 次氯酸钠（0.1%） |
|
R |
| 叠氮化钠（1%） |
R |
N |
| 丁醇（70%） |
|
R |
| 丁基溶纤剂（10%） |
|
R |
| 丁酮（1%） |
|
R |
| 二甲基甲酰胺（DMF）（<40%） |
|
R |
| 二甲基亚砜（100%） |
R |
|
| 二甲基亚砜（DMSO）（<40%） |
|
R |
| 二甲基乙酰胺（DMAC）（<40%） |
|
N |
| 二甲替甲酰胺（100%） |
R |
|
| 二氯甲烷（1%） |
|
R |
| 芳香烃和氯化烃 |
|
N |
| 过氧化氢（1%） |
|
R |
| 过氧化氢（10%） |
R |
|
| 甲苯（1%） |
|
R |
| 甲醇（25%） |
|
R |
| 甲醇（70%）（25%） |
R |
|
| 甲醛（1%） |
|
R |
| 甲酸（1N） |
R |
|
| 甲酸（5%） |
|
R |
| 磷酸（1N） |
|
N |
| 磷酸（1N）（0.1N，25°C） |
R |
|
| 磷酸盐缓冲液 |
R |
|
| 磷酸盐缓冲液（1M）（pH8.2） |
|
R |
| 硫酸（1%） |
|
R |
| 硫酸铵 |
R |
|
| 氯化铵（1%） |
|
R |
| 氯化钙（5%） |
R |
N |
| 氯化钠（5%）（50℃） |
|
R |
| 氯化钠（5%，50C） |
R |
|
| 醚 |
|
N |
| 尿素（25%） |
|
R |
| 尿素（6M） |
R |
|
| 柠檬酸（1%） |
R |
R |
| 氢氧化铵（5%） |
|
N |
| 氢氧化钠（0.1N，25°C） |
|
R |
| 氢氧化钠（0.1N，50°C） |
|
R |
| 氢氧化钠（0.5N，25°C） |
|
R |
| 氢氧化钠（1N） |
R |
|
| 氢氧化钠（1N，25°C） |
|
R |
| 氢氧化钠（1N，50°C） |
|
R |
| 巯基乙醇（0.1%） |
|
R |
| 巯基乙醇（10%） |
R |
|
| 去氧胆酸钠（5%） |
R |
R |
| 乳酸（5%） |
R |
R |
| 三氯甲烷（0.8%） |
R |
R |
| 三羟甲基氨基甲烷缓冲液（1M） |
R |
|
| 三羟甲基氨基甲烷缓冲液（1M）（pH8.2） |
|
R |
| 十二烷基硫酸钠（0.01M） |
R |
R |
| 四氢呋喃（5%） |
|
R |
| 酮 |
|
N |
| 戊二醛（0.5%） |
R |
R |
| 硝酸（<1%） |
|
R |
| 硝酸（1%） |
R |
|
| 硝酸钠 |
R |
R |
| 辛基酚聚氧乙烯醚（0.002M） |
|
R |
| 盐酸（0.1N，25°C） |
|
R |
| 盐酸（0.1N，50°C） |
|
R |
| 盐酸（1N）（0.1N，50°C） |
R |
|
| 盐酸（1N，50°C） |
|
R |
| 盐酸胍（6M） |
R |
R |
| 乙醇（70%） |
R |
R |
| 乙二胺四乙酸二钠（10%） |
R |
R |
| 乙腈（<40%） |
|
R |
| 乙腈（20%） |
R |
|
| 乙酸（10%） |
R |
|
| 乙酸（25.5%） |
|
R |
| 乙酸（5%） |
|
R |
| 乙酸丁酯（40%） |
|
R |
| 乙酸乙酯（<30%） |
|
N |
| 乙酸乙酯（10%） |
R |
|
| 乙酸异丙酯（1%） |
R |
|
| 异丙醇（25%） |
R |
R |
| 脂肪族和芳香族酯类 |
|
R |
更多Pall切向流超滤系统信息，欢迎点击右侧在线咨询
